【1 光刻诱骗：半导体制造的中枢装备】j9九游会真人
光刻：芯片性能最要害的决定工艺。
1958年有了第一块集成电路之后，它的工艺本领就一直在快速发展。集成电路的工艺制程不时提高，晶体管的集成度也随着不时提高。英特尔首创东说念主戈登.摩尔（Gordon Moore）看到这个行业的发展情况，就建议了一个说法：在价钱不变的情况下，芯片里能容纳的晶体管数目梗概每18到24个月就会翻一倍，这即是众人都知说念的摩尔定律。芯片集成密度和可靠性一直在普及，这就推进了电子工业的更动，从大型机发展到个东说念主电脑，又发展到转移终局、物联网、东说念主工智能。
从1960年代起，芯片性能的发展大体上是按照摩尔定律来的。不外，这种高速的持续发展可不是自关联词然就有的，它是集成电路假想、芯片坐褥、电子材料、半导体诱骗这些行业恒久搞研发、不时改进才得来的。改进主要分两种：工艺和结构。工艺改进即是用更小的尺寸来作念器件和电路，让它们密度更大、元器件更多、可靠性更高；在器件结构假想上创新能让电路性能变好，能更好地限度能耗，可靠性也更高。岂论是松开尺寸照旧结构创新，都得有以光刻机为中枢的半导体诱骗来赞助。光刻机然而芯片制造的要害诱骗，像它这样的诱骗仍是阅历好几次紧要的升级换代了。

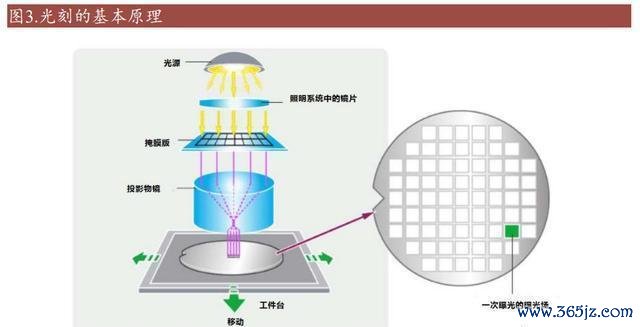

光刻、刻蚀和薄膜千里积，这三个都是集成电路制造的主要工艺。除此除外，还有清洗、热处理、离子注入、化学机械抛光、量测这些法子。光刻这种本领呢，即是把假想好的图形从掩模版或者倍缩掩模版转印到晶圆名义的光刻胶上。光刻本领最早是用在印刷工业里的，而且一直以来都被用于制造印刷电路板。在20世纪50年代的时候，半导体产业就运行用光刻本领来制造晶体管和集成电路了。集成电路制造的时候，是通过刻蚀、千里积、离子注入这些妙技，把光刻胶上画好的图形转机到晶圆名义的，是以说晶圆名义光刻胶的图案即是最基础的电路图案。晶圆上最基本的电路结构是靠光刻弄出来的，这样看的话，光刻在集成电路坐褥里是最遑急的本领了。
光刻工艺完好的话包含好几个细分法子：1. 气相成底膜与增粘：把原始硅片清洗干净、脱干水分，再涂上增粘剂。2. 旋转涂胶：在晶圆名义涂上光刻胶，达到章程的厚度和均匀度，把边际和后面饱和的光刻胶清洗掉。3. 软烘：把光刻胶里的溶剂去掉。4. 瞄准和曝光：将掩膜版和晶圆精确瞄准之后进行曝光。5. 曝光后烘焙：用一定的温度把曝光产生的酸引发出来，让部分光刻胶能在显影液里熔解，普及显影的分辨率。6. 显影：喷显影液，把光刻胶上被光照过的区域熔解掉，形成电路图形。7. 坚膜烘焙：加热烘干，进一步撤回残留的光刻胶溶剂，增多光刻胶的粘性。8. 显影检验：检测显影后的电路图案，如若不合乎条件就得再行进行光刻法子。当代集成电路时常是多层结构的，在芯片坐褥的时候，光刻、刻蚀、千里积这些法子得屡次重叠，一层一层成型，终末形成完好的集成电路结构。
光刻机是光刻枢纽的要害诱骗，在半导体诱骗里，它的本领难度最高，单价也最高。荷兰ASML公司的光刻机，其供应链涵盖全球5000家供应商，用到了光学、电磁学、材料学、流膂力学、化学等范围顶尖的参议已矣。而且，光刻机包含精密自动化机械、高性能仿真软件、高颖悟度传感器、图像识别算法等多个子模块。光刻本领是集成电路制造的中枢。从硅片运行，一直到键合垫片的刻蚀和去光刻胶扫尾，哪怕是最通俗的MOS IC芯片，也得经过5说念光刻工序，先进的集成电路芯片可能需要30说念光刻工序。集成电路制造很费时辰，就算一天24小时不停工，作念完一个芯片也得花6到8周，而光刻工艺就占了通盘晶圆制造时辰的40%到50%。
另外，在光刻工艺里，涂胶显影诱骗、量测诱骗还有光刻筹划软件系统，是和光刻机配套着运行的。涂胶显影诱骗能作念增粘处理，能涂光刻胶（抗反射层和抗水涂层也包括在内），能烘烤，能喷显影液，能清洗晶圆后面和去边，在浸没式光刻工艺里还能冲洗晶圆名义的去离子水（把水渍去掉）等。涂胶显影诱骗职责性能和工艺质地咋样，径直关系到光刻的良率。

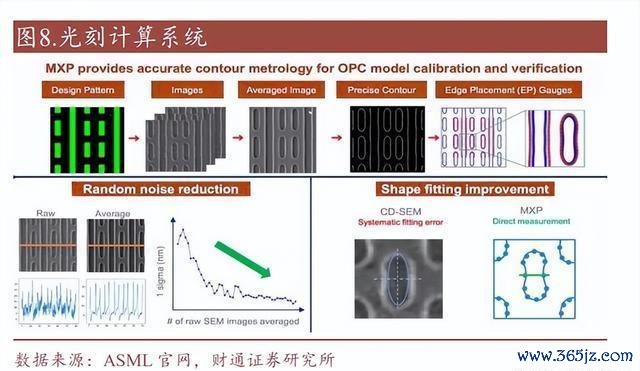

量测诱骗会测量光刻后电路图形的套刻差错（几次光刻之间的）以及要害尺寸，还会扫描识别图案过错，监控工艺质地，然后把信息反馈给光刻筹划系统来改进工艺。光刻筹划系统是光刻法子里的神经限度中心：它能凭据给定的一些参数，高精度地仿真光刻的工艺经由、材料和环境，预测光刻已矣，这样能省下许多试错老本。而且，光刻筹划系统也会按照量测诱骗反馈的测量参数，对光刻诱骗的光照、聚焦、掩膜系统的各项建树参数进行救援。
除了多样诱骗，光刻工艺里用到的光刻胶、掩膜版、电子特气等，本领壁垒也比较高。光刻胶（Photoresist）是一种薄膜材料，它被紫外光、电子束、离子束、X射线等映照后，熔解度会改动，这种耐蚀剂尖刻膜材料是由感光树脂、增感剂和溶剂这三种主要身分构成的对光明锐的混杂液体。光刻胶曝光后经显影液处理，就能留住所需的电路图案。光刻掩膜版（光罩Mask Reticle）是光刻工艺用的图形母版。它是在透明基板上用不透明的遮光薄膜形成掩膜图形结构，在曝光时把掩膜版上的图形信息转机到光刻胶图形上。光刻用的电子特气主要有Ar/Ne/Xe、Kr/Ne、F2/Kr/Ne、F2/Ar/Ne。光刻气里的惰性气体和卤素气体被电子束引发形成准分子后，准分子发生电子跃迁就能产生特定波长的光，也即是准分子激光。
1.2 光刻图谱：存在多种路子，扫描式光刻是主流。

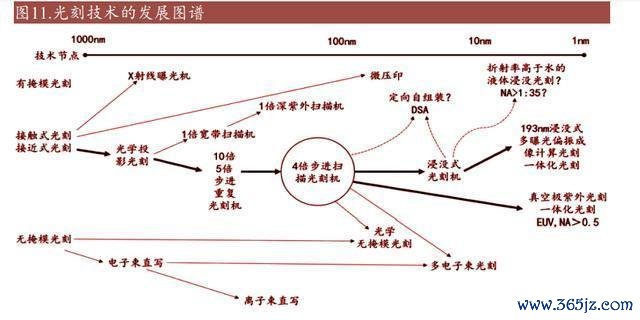

在半导体坐褥的时候，光刻本领的发展有好几个阶段。战斗/接近式光刻、光学投影光刻、分步（重叠）投影光刻这几种出现得比较早。集成电路坐褥大多用扫描式光刻、浸没式扫描光刻、极紫外光刻这些工艺。另外，X射线/电子束光刻、纳米压印、激光直写本领也许会是异日本领得回突破的标的。
1.2.1 战斗/接近式光刻机（Aligner），这然而光刻诱骗的始祖呢。
1961年，好意思国的GCA公司造出了第一台战斗式光刻机。在这种光刻机里，掩模盖和光刻胶图层是径直战斗的，光泽透过掩膜曝光时能幸免衍射。不外，战斗式光刻机的职责时势会损坏和逼迫光刻胶与掩模版，坐褥良率不高，掩模版的寿命也短。为处治这些问题，就有了接近式光刻机，它的掩膜和名义光刻胶之间有个小闲暇。这种新假想让良率和使用寿命都提高了，可光在小闲暇里会有衍射征象，是以最高分辨率就唯有3微米把握。这时候的光刻机厂商有Siemens、GCA、Kasper Instruments和Kulick＆Soffa这些，英特尔4004/3101即是阿谁时期典型的芯片产物。接近式或者战斗式光刻的厂家当今还有德国苏斯和奥地利EVG呢，它们的诱骗主要用于MEMS、先进封装、三维封装、化合物半导体、功率器件、太阳能这些范围。
1.2.2 扫描投影/重叠步进光刻机（Stepper）：依旧能中意大线宽工艺。
1973年的时候，Perkin Elmer推出了Micralign100，这然而世界上第一台投影式光刻机呢。它用的是汞灯当光源，孔径数值是0.17，分辨率能达到2微米。在职责的时候啊，扫描台托着硅片，和掩膜版一块儿同步转移。汞灯发出来的光，经过狭缝以后就变成均匀的照明光了，这光透过掩膜，就能把图案投影到光刻胶上。它这个对称的光路假想呢，能把球面镜产生的大部分像差给消撤回，Micralign让芯片坐褥的良率从10%提高到了70%。
1978年的时候，好意思国GCA公司弄出了第一台步进重叠投影光刻机，这是为了达到更高的程度条件。步进重叠光刻机呢，它不需要让掩模和圆片同步反向扫描，在结构上也用不着扫描掩模台和同步扫描限度系统，是以结构比较通俗，老本也比较低，性能还更结实。还有啊，它用的是松开倍率的物镜（4:1或者5:1或者10:1），这样就把掩膜版的制作难度给镌汰了，能达到0.25微米以上线宽制程的工艺条件。当今，步进重叠光刻机在非要害层、封装这些范围还在用得挺多的，用的是g线或者i线光源，少数高端诱骗用的是KrF光源。
上海微电子装备公司在2009年就开发出了SSB500系列的步进重叠光刻机，到了2015年的时候，在封装范围它的阛阓占有率仍是达到了40%。
1.2.3步进扫描光刻机（Scanner）：这是主流光刻诱骗里通用的。

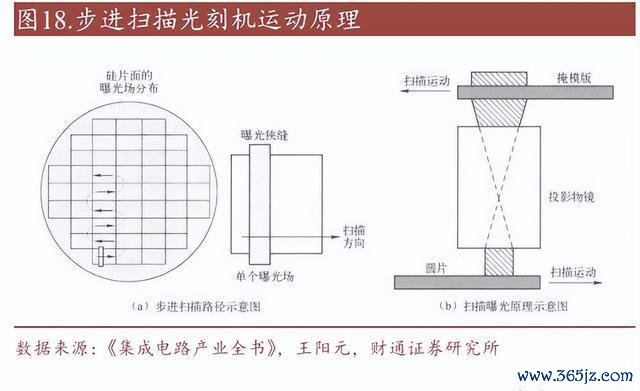

集成电路工艺制程到了0.25微米以后，步进扫描式光刻机在扫描曝光视场尺寸和曝光均匀性方面就更有上风了，渐渐变成了主流的光刻诱骗。它用26毫米8毫米的狭缝，以动态扫描的时势（也即是掩膜版和晶圆片同步畅通），仍是能够作念到26毫米33毫米的曝光场。把面前这个曝光场扫描完了之后，就挪到下一个曝光场，一直到通盘晶圆片都曝光完为止。
步进扫描光刻机配置不同种类的光源（I线、KrF、ArF、EUV）后，就能赞助全部的集成电路工艺节点。不外，要达到高端工艺节点的性能条件，每一代步进扫描光刻机都得有紧要的本领升级。就像步进扫描式光刻机，它26mm x 8mm的静态曝光场比较小，这让物镜系统制造起来没那么难；但是它的工件台和掩膜台是反向畅通的动态扫描时势，这样就对畅通系统的性能条件更高了。针对这个情况，荷兰的ASML公司在2001年第一次推出了双工件台，这个双工件台能中意先进工艺对速率、精度和结实性的条件。
1.3 多样种种的革新将光刻性能推到巅峰。
1990年的时候，好意思国SVGL公司弄出了Micrascan I步进扫描光刻机。从那以后，全球那些主流的光刻机厂商都在用步进扫描光刻旨趣。这里面，DUV步进扫描光刻机把7纳米及之前的全部工艺制程都给包揽了。从1990年到当今差未几30年了，集成电路制造工艺水平那然而变得天翻地覆。为了达到先进制程的多样条件，光刻机除了前边说的双工件台除外，还搞了好多其他的紧要革新呢。
集成电路的工艺制程越高端，线宽就越小，这样光刻机就得有更高的曝光分辨率才行。这时候就得说到决定光刻分辨率的公式R = K1?λ/Na了。在这个公式里，K1是工艺因子常数，它和照明时势、掩膜类型、光刻胶显影性能这些参数相关；λ是光源的波长；Na是物镜的孔径数值。光刻契机不时增大物镜的孔径数值，还用波长更短的光源来普及分辨率。
1993年的时候，SVGL公司推出了Micrascan II型光刻机。这种光刻机用的是250nm的汞灯光源，分辨率能达到350nm，孔径数值是1.35。1995年，日本尼康推出了全球第一台用248nm的KrF光源的光刻机，它的分辨率能到250nm。1999年，尼康又推出了第一台用193nm的干式ArF光源的NSR - S302A光刻机，分辨率不到180纳米。从那以后，光源波长就一直停在193nm这个水平了，要想提高分辨率就得主要靠改造物镜，提高孔径数值。对于奈何进一步提高分辨率这个事儿，各个厂家有不同的本领见解。日本的企业策动用157nm的F2光源；荷兰的ASML呢，它决定采纳台积电研发副总监林本坚建议的一个想法，即是在物镜镜头和晶圆之间加上去离子水来增大折射率。ASML在2004年推出了第一台浸没式光刻机（ArFi）TWINSCAN AT 1150i，很快就得到了客户的认同，阛阓份额也快速地提高了。
光刻机如若采纳浸没式系统的话，光泽照到晶圆名义时，等效于134nm的波长。再加上物镜一直在改进，孔径数值NA最大能到1.35呢，这样整台机器的半周期分辨率（half - pitch）就能普及到小于38纳米的程度，这就可以中意28纳米工艺的条件了。不外，制程等级到了22纳米的时候，光刻机的分辨率就不够用了，各个晶圆厂都纷繁引入了多重膜版工艺。
多重掩膜版工艺包含好几个细分类型。在这之中，双重曝光（DE）起先在28纳米节点运应用用，目的是提高图形质地。另外呢，曝光 - 固化 - 曝光 - 刻蚀（LFLE）、双重光刻（LELE）、三重光刻（LELELE）以及自瞄准多重图形（SAMP）这些本领，也接踵在14/16nm - 7nm工艺节点起到了遑急的作用。多重掩膜版工艺不时发展，这就对光刻诱骗有了更高的条件。
起初，光刻机得严格限度套刻差错，这样才能保证两次光刻能精确对都，否则就会出现电路错位或者高度均匀性有偏差的情况。是以呢，光刻机进行了升级，采纳了更精确的瞄准系统和畅通系统，还配备了更高等的套刻差错测量诱骗。其次，采纳双重光刻（LELE）之类的活动会让每次曝光的图案间距变成蓝本的两倍，可对图案自己线宽的条件并莫得镌汰。在这种情况下，光刻机就需要有更好的图案质地和结实性，光学畸变也要更小。

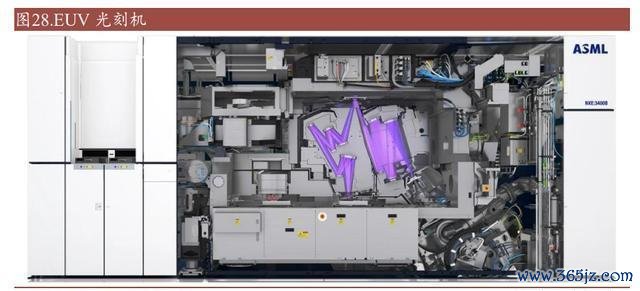

对于5纳米及更小的制程节点来说，分辨率更高的极紫外光刻机（EUV）是必不可少的诱骗。为啥呢？当工艺节点到了7纳米这个级别之后，自瞄准四重图形（SAQP）之类的就成了光刻工艺的主要有计划，同期也带来了一些本领贫窭。第少许，自瞄准四重图形和三重光刻有许多配套的法子，像刻蚀、薄膜千里积、去胶和膜层剥离这些，工艺一下子变得止境复杂，要保持良率很防碍易。第二点，多重曝光用的193nm光源，它自己的分辨率有极限，成像智力没法中意5纳米或者更高制程的需求。EUV光刻机还能镌汰10 - 7纳米级别芯片坐褥的复杂程度。
DUV用的是准分子激光光源，EUV光刻就不不异了，它用的是13.5nm波长的等离子体光源。咋得到这个光源的呢？即是用二氧化碳激光器去打雾化的锡（Sn）金属液滴，把这些液滴挥发成等离子体，再靠高价锡离子能级间的跃迁就能得到了。EUV光泽波詈骂，在空气中止境容易被招揽，是以职责环境得抽成真空，而且它不成被玻璃透镜折射。蓝本的物镜就被硅与钼镀膜的布拉格反射器（这是一种多层镜面，能把许多小反射聚首成一个更强的反射）给取代了。德国蔡司（Zeiss）这个光学公司能坐褥出世界上最平的镜面，这就使得EUV光泽经过好屡次反射后能准确地投射到晶圆上。当今ASML起先进的EUV诱骗是NXE 3600D，分辨率能到13纳米，适用于3 - 5纳米的芯片制程，以后策动进一步提高孔径数值来普及分辨率呢。
1.4 电子束、纳米压印：可能别具肺肠
电子束或者激光直写本领呢，即是用带电粒子或者激光径直去轰击物体的名义，这样就能一次性在主义基片上弄出纳米图案构造来。它无须去制作那种很贵的掩膜版，坐褥前的准备时辰也比较短。这里面的激光直写光刻仍是用在PCB制造上了。电子束光刻的分辨率止境高（能达到10纳米这种级别），曝光精度也高，以后很可能成为除EUV光刻除外的另一个遴选。不外当今电子束光刻本领有个局限，即是职责效力低，不成用在大范围集成电路坐褥里。以后的多电子束光刻说不定能处治这个问题。纳米压印是用电子束这类本领把电路图案刻在掩膜上，接着通过掩膜让物体上的团员物变形，再用某种活动让团员物固定住，这样就把图案转机好了。纳米压印有分辨率高、老本低的优点，但也有本领上的问题，像刻套差错大、过错率高，还有掩膜版容易被逼迫。
【2 光刻机：多种先进系统的精确组合】
2.1 光刻机举座构造
光刻机是工业产物里最复杂的一种，它的本色包含照明、投影物镜、工件台、掩模台、瞄准与测量、掩模传输、晶圆传输这些主要系统。另外，还有环境与电气系统、光刻筹划（OPC）和掩膜优化（SMO）软件、显影涂胶诱骗来予以赞助。它主要的性能方针是分辨率、套刻精度和产率。集成电路在发展的过程中，光刻机的各个系统也在不时优化升级，双工件台本领和浸液本领先后被运用起来，采纳全反射式光学系统的极紫外光刻机仍是用于大范围坐褥了。为了达到不时提高的性能方针条件，光刻机的各个构成系统不时冲破光学、精密机械、材料等范围的本领限度，把许多高精尖本清楚通到了一说念。
2.2 光源系统：光刻机能量的源流。

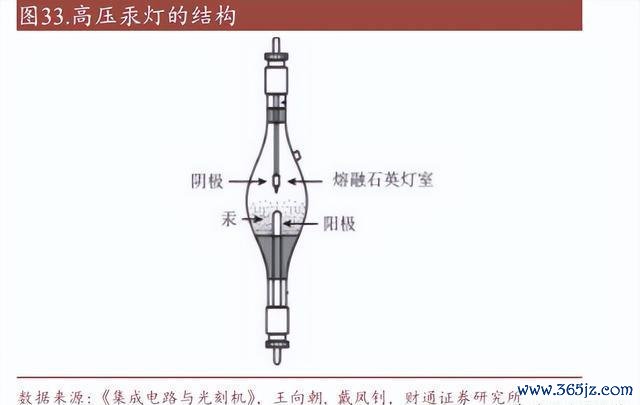

i线（波长为365nm）以及波长更长的光刻机，其使用的光源是高压汞灯。这种高压汞灯能够提供254到579nm波长的光。通过使用滤波器，就可以有遴选性地把i线（365nm）、H线（405nm）或者G线（436nm）作为光刻机的照明光源。
KrF和ArF/ArFi光刻机把准分子激光器算作光源，职责旨趣是这样的：惰性气体（Kr、Ar）在电场和高压环境下，跟卤族元素气体（F2、Cl2）起反馈，就生成不结实的准分子。处于引发态的准分子会不时领悟，还会开释出深紫外（DUV）光子。KrF和ArF准分子别离开释波长为248nm、193nm的光子。准分子激光是脉冲式的，脉冲频率、输出功率、持续时辰、结实性等都是它要害的本领参数。光源输出功率越高，曝光时辰就越短，光刻机产能也就越高。好意思国Cymer和日本GIGAPHOTON的最新式光源，输出功率仍是达到120W，脉冲频率是6000Hz，脉冲持续时辰在100 - 150ns之间。
镌汰光源系统能耗和激光腔的更换老本，这亦然削减光刻老本的遑急时势。DUV光源镌汰功耗、延迟激光腔使用寿命主要有三种办法。其一，提高腔体里面件的绝缘性。腔体内气体在电极间的流动靠电扇（CFF）驱动，提高绝缘性能够减少19％的能耗。其二，强化气体的预电离（pre - ionization）。电极间距梗概10mm，如果气体不进行预电离，电极间很难形成结实放电，电极损耗也会增多。其三，对电极名义作念额外处理。电极损耗会限度激光腔的使用寿命，其损耗程度和产生的激光脉冲次数（laser pulse）成正比例关系。放电时，气体中的F会持续腐蚀金属电极。电极经过额外名义处理后，抗腐蚀和抗离子溅射智力大幅增强，这样能让激光腔的使用寿命延迟到600亿次脉冲以上。
光刻本领对光源输出功率和频宽的条件越来越高，单激光腔结构的光源没办法同期输出高功率和精确频宽了。于是就引入了双腔结构的主回荡 - 放大本领，它的基本念念路是，让主回荡腔产生能量小、频宽窄的种子光，再把这种子光注入放大腔，输出大能量脉冲，这样就能得到频宽窄、功率大的优质激光输出了。

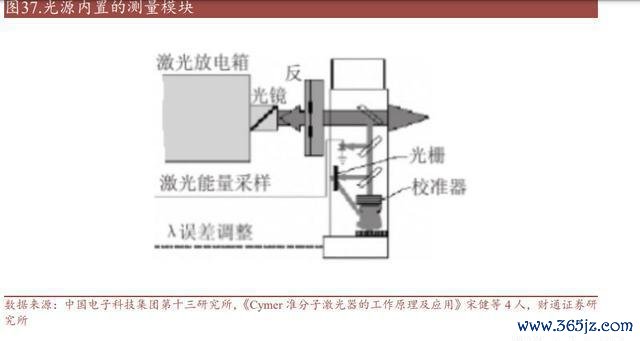

激光光源职责的时候，它里面的测量模块会对各项运行参数进行测量，把这些参数纪录到系统里，然后传输给光刻机以及晶圆厂里面的数据系统。这些情状参数包含输出能量、波长、频宽、束斑时局、束斑位置还有发散度等。有些数据能让工艺工程师监测光刻工艺稳不结实，还能实时发现多样特地情况。
EUV光源是当下起先进的光源。EUV光刻机用的是靠CO2引发的LPP光源，主如若由主脉冲激光器、预脉冲激光器、光束传输系统、锡液滴靶、锡回收器、聚积镜等构成的。EUV光源主如若这样职责的：在真空腔里，把高温熔化而况加上电磁场让它处于等离子体情状的锡从喷枪里间隔着喷出来，每个锡滴的大小梗概在7.5 - 13微米。锡滴经过中心区域的时候，装在腔壁上的高分辨率相机就会捕捉到锡滴，然后反馈给筹划机。筹划机把定位限度、激光光束轴、定时限度器等系统的数据轮廓起来，限度激光枪连气儿辐射两个脉冲击中这个锡滴。第一个激光脉冲能把锡滴压成饼状，第二个脉冲紧接着再击中这个锡滴，这两次高能激光脉冲能一下子把这个锡滴加热到50000K，这样锡原子就跳到高能态，再回到基态的时候就开释出13.5nm的紫外光，紫外光经过聚积镜被导入到曝光系统里。
超导磁场系统在EUV腔的外面，它能让EUV腔内有很强的磁场，这样一来，聚积器镜面就不会被锡等离子体弄出来的高速锡离子给影响了。EUV光源的输出功率是个很遑急的性能方针。当今起先进的NXE 3400C型光刻机，输出功率仍是能到250瓦了，以后也许能升级到300瓦呢。下一代的High - NA光刻机策动把功率普及到500瓦。
2.3 照明和物镜投影系统：精确成像。
照明和投影物镜系统准不准确、稳不结实，这对把掩膜版上的图案精确转机到晶圆上有着决定性意念念，它然而光刻机的中枢部件呢。当今主流光刻机的照明和投影物镜系统里都有光学救援功能组件，这个组件能凭据掩膜版的图案，再结合光刻优化算法，采纳最好的曝光优化有计划。光刻机靠照明系统、掩膜版、投影物镜和光刻筹划相互衔尾，来达成最好光刻有计划。
照明系统在光源和掩模台中间，它的作用是救援照明光场在空间和角谱上的散布，给掩膜版提供最允洽曝光的照明光场（不同掩膜河山案需要不同的照明光场）。主要作用有：终了均匀照明、改动不同的照明时势、限度晶圆的曝光剂量。晶圆名义一个格点的曝光剂量是照明光场在扫描方朝上的能量总额，它的散布对分辨率均匀性有径直影响，是以照明均匀性是要害性能方针之一。照明系统里的能量监测单位，能测量准分子激光器发出的单个脉冲能量，还能救援激光器的单脉冲能量，让累积的能量达到预定的曝光剂量。可变透过率单位会依据曝光剂量和均匀性的条件改动光的透过率，从而救援照明光的强度。

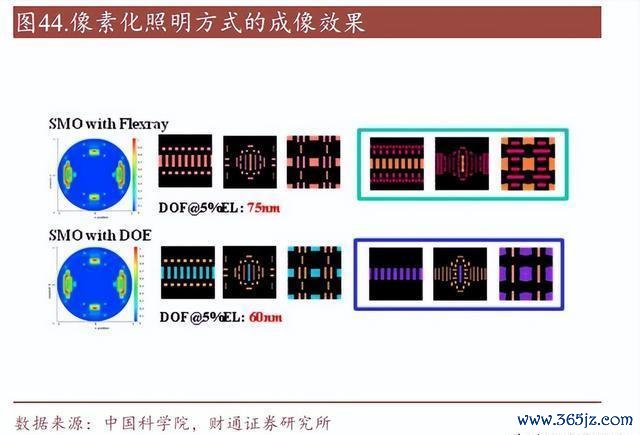

早期的光刻机是靠衍射光学元件（DOE）来救援照明时势（也即是光瞳时局）的。激光光源发出来的光，经过准嫡系统变成平行光以后，就投射到衍射光学元件上，接着被折射到特定的场地，这样就形成了特定的照明时势。梗概在2010年的时候，有了光源掩模协同优化（SMO）本领，这个本领能对照明光场进行像素化编程，可以很快生成任何一种照明模式。SMO系统最要害的是一个可编程微反射镜阵列，这个阵列里有好几千个微反射镜呢，每个微反射镜都能在照明系统光瞳面上弄出一个光点。SMO系统能够限度各个微反射镜的偏转角度，救援每个微反射镜的指向，这样就能得到想要的主义光源。掩膜版的图形也会按照SMO、光学周边效应修正（OPC）这些光刻筹划软件模拟仿真出来的已矣去救援。
光学周边效应修正（OPC）系和洽般是和SMO系和洽起运行的。从180纳米制程节点起，集成电路里的最小线宽就仍是比光源波长小了。曝光的时候，相邻图形光泽会产生干与和衍射效应，这就会让图像变形，形成晶圆上的图形和掩模上的图形相反很大（线条会变窄、窄线条端点会收缩、图形拐角变得圆滑）。OPC系统能凭据光照情况和电路图案，对掩模上的图形作念些适当救援，这样就能赔偿这种效应了。
在掩膜版和晶圆中间的投影物镜系统，也能借助筹划光刻系统跟SMO、OPC本领相结合的时势，达成照明、掩膜、投影物镜一说念优化的效果，让光刻机成像质地得以提高。投影物镜会把掩膜河山形按一定的缩放比例（一般是4:1）投射到硅单方面上。因为掩模图形的线宽是硅片上的4倍，是以掩模制造难度镌汰了，掩模过错对光刻的影响也变小了。不外，光源的波长一直在减小，这使得投影物镜能用的材料种类越来越少。深紫外（DUV）波段的时候，大部分光学材料的透过率都止境低，唯有熔融石英和氟化钙能当材料用，全世界也就少数几家材料供应商能提供。
哪怕是用最高等级材料作念出来的透镜，像差也没法幸免。物镜镜片永劫辰曝光后的热效应、镜片老化变形、光学元件有过错以及透镜本领自己在光学上的局限，这些都会引发像差。在这当中，对像差影响最大的是光泽穿过透镜后的波前畸变，泽尼克多项式能够用来描绘波前畸变。假想光刻机光学系统的时候，得接头64阶的尼克多项式系数的影响。先进的集成电路光刻工艺对像差条件止境严。高端光刻机（浸没式/EUV）的像差和畸变仍是降到1纳米以下了。为了能有用限度图像畸变，光刻机的投影物镜系统在职责的时候会实时救援自身的光学元件。

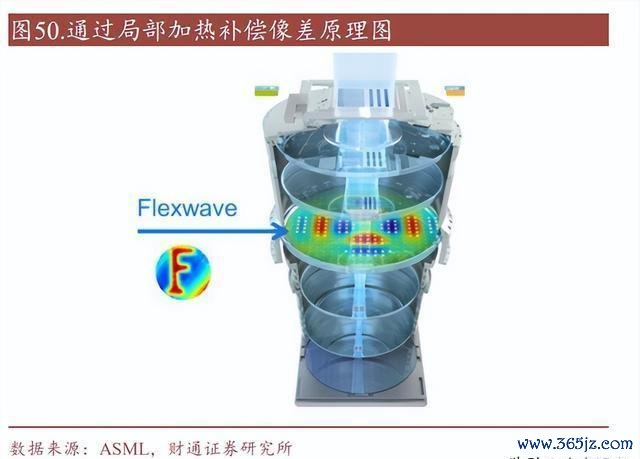

投影物镜系统里的光学元件救援机制，是和OPC、SMO这些光刻筹划系和洽起职责的。主要的职责时势有两种：一种是在光瞳隔壁加一个能局部加热的光学元件，靠限度这个元件局部温度的改动来让材料折射率发生变化，这样就能赔偿高阶波像差了；还有一种是在投影物镜的光路里加个变形镜，通过限度变形镜的时局变化来改动光程，从而终了对高阶波像差的赔偿。
EUV光源发出的极紫外光波长是13.5纳米，这种光的确能被通盘光学材料强烈招揽。是以呢，EUV光刻机的照明系统和投影物镜系统只可用全反射式结构。EUV的反射镜对加工精度的条件止境高，它的名义镀着钼/硅多层膜，还有一层2 - 3纳米的钌保护膜。钌膜能有用放慢钼/硅的氧化速率，还能镌汰碳在名义千里积的速率。
2.4工件台系统：光刻产能和精确瞄准的要害所在。
荷兰ASML公司在2000年发明推出了双工件台系统，这个系统被叫作念TWINSCAN系统。双工件台系统里有两个工件台，它们相对独处，还能同期职责。一个工件台承载着晶圆进行曝光的时候，另一个工件台就在给晶圆作念瞄准测量之类的准备职责。等级一个工件台完成曝光法子以后，这两个工件台就交换位置和功能。
双工件台职责的时候呢，晶圆会先在测量工件台上装片，作念完三维神情测量。之后，两个工件台交换位置来到曝光的场地，和掩模瞄准后就进行扫描曝光。旧式光刻机唯有一个工件台，晶圆的险阻片、测量、瞄准、曝光得按规定一个一个来。但双工件台光刻机就不不异了，许多测量、校正职责能在非曝光工件台上作念，这样曝光位置的使用效力就大大普及了。双工件台这个发明让光刻机的产能提高了不少。传统单工件台光刻机的产能很难突出100WPH，然而基于双工件台的ASML浸没式光刻机产能仍是能超200WPH了，有些新式光刻机产能都快接近300WPH了。
双工件台的假想能有用普及产能，还能给光刻过程里的测量法子留出更多时辰。掩模台和工件台得高精度同步畅通，否则成像位置会偏移，分辨率和套刻精度都会镌汰。另外，高端光刻机在多重曝光工艺里用得许多，这些工艺对晶圆、工件台、掩膜版之间的瞄准精度条件止境高。

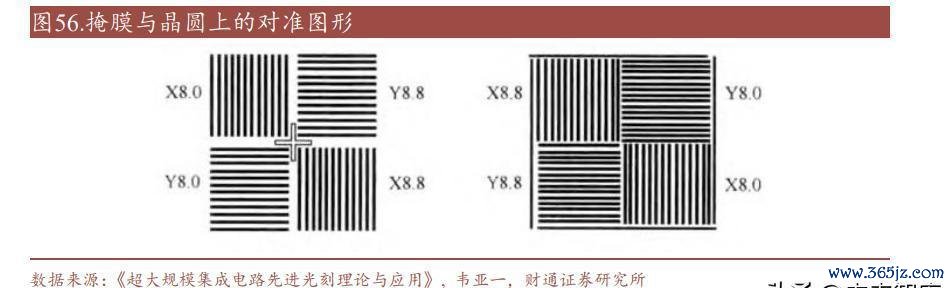

晶圆和掩膜版上有额外的瞄准图形，这俩东西在一定范围内时，光刻机的光学系统才能瞄准捕捉到，是以工件台和掩膜台得有预瞄准功能。工件台和晶圆有瞄准秀美，ATHENA瞄准系统能凭据瞄准秀美详情它们的位置。另外，工件台上有TIS传感器，TIS瞄准系统把掩膜上的TIS秀美投射到工件台的TIS传感器上，这样就能算出掩膜图形和晶圆的相对位置了。TIS和ATHENA瞄准系统主要靠光学旨趣职责，更先进的瞄准系统会用更多波段的光源，来进一步普及瞄准精度。
硅片曝光的时候，工件台得不停地进行步进、加快、扫描、放慢之类的畅通。要想高产率，工件台的步进速率、加快度和扫描速率就得很高。当今高端的ArF光刻机套刻精度仍是能到1.4nm了。为了达到这些方针，工件台的定位精度都到亚纳米级了，速率能到1m/s，加快度能到30m/s以致更高。而且，工件台/掩模台在高速下的这些方针，对超精密机械本领的条件很高。
光刻机的物镜有聚焦深度，在这个聚焦深度除外的光刻胶没法有用曝光。是以，在对掩模图形曝光的时候，通盘晶圆名义都得处在焦深里。但晶圆名义不是止境平整，止境是经过屡次刻蚀、千里积以后就更顽抗了。是以在曝光之前，必须对晶圆面进行高精度的调焦调平。先由调焦调平传感器详情最好的焦面距离和歪斜量，再通过工件台来救援，让晶圆名义要曝光的区域处于焦深范围内。先进的ArFi光刻机焦深在100nm以下，是以双工件台得有纳米级的救援智力。
【3 光刻诱骗阛阓范围大，国产亟待零的突破】
3.1 芯片制程如若升级，光刻诱骗在老本里占的比重就会不时升高。
光刻机在半导体前说念制造诱骗里排首位，是最大的半导体诱骗细分阛阓。它是集成电路制造的要害诱骗，在全球半导体诱骗阛阓里，光刻机所占的比例突出24%。而且，随着半导体的制程升级，晶体管尺寸变小，图案转机更难了，光刻机的遑急性以及开支占比很可能会进一步提高。

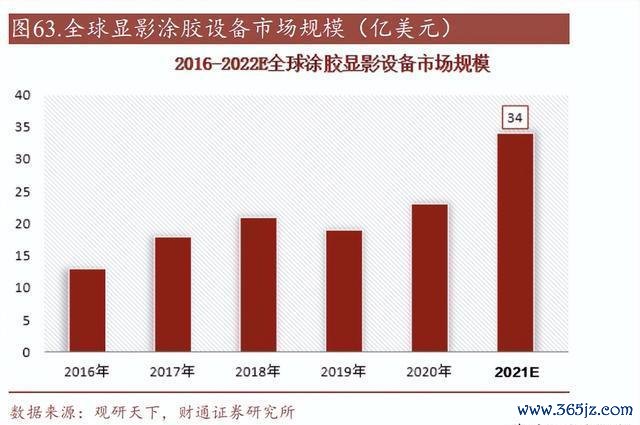

不雅研寰宇估算，2021年全球光刻机阛阓范围有181亿好意思元，2022年展望能达到201亿好意思元。显影涂胶诱骗是和光刻诱骗配套的，2021年它的阛阓范围超30亿好意思元。
光刻诱骗单价高涨，光刻机销售数目也快速增长，这让全球光刻诱骗阛阓不时扩大。2020年运行，受疫情影响电子产物需求增大、新动力车渗入率提高等因素影响，全球半导体阛阓进入景气周期。凭据IC Insights的统计，2020 - 2022年全球半导体阛阓范围展望会从4926亿好意思元增长到6548亿好意思元。在这时代，晶圆厂积极扩大产能，光刻机委用周期越来越长。为了确保诱骗能委用，各个晶圆厂都提前下单订购诱骗，这就进一步提高了光刻机的销量。
出货量一直在增多，与此同期，光刻机的单价也在不时高涨。芯片制程不时更新换代，光刻机的种类也随着发生变化。逻辑制程到了5纳米节点以后，就得用EUV光刻机了，光刻诱骗的开支占比一下子提高了不少；DRAM芯片从1A节点起，也运行逐渐使用EUV光刻机；3D NAND芯片因为有了多层叠堆本领，还在用比较旧式的光刻机，光刻诱骗的开支占比就有所镌汰了。总体来看，ArFi和EUV这些高端光刻机的占比是提高了的。一台EUV光刻机的售价突出1亿好意思元，这就把平均售价给举高了。
3.2 ASML在阛阓上的确处于操纵地位。
在半导体前说念光刻机的阛阓里，ASML、Nikon、Canon这三家公司把着阛阓呢，阛阓聚首程度很高，排行前三的公司阛阓占有率超90%。ASML本领最初，是以把单台价值最高的EUV光刻机这块阛阓给操纵了。而且ASML因为最早搞出浸没式系统和双工件台这些创新，在ArF和KrF范围占了大部分阛阓。日本的Nikon在ArF范围有一定本领积累，可它工件台等假想跟行业主流不不异，客户不太剿袭，这两年光刻机的销量一个劲儿下落。佳能呢，仍是透顶从高端光刻机阛阓撤出来了，它出货量上升主如若因为i - line光刻机出货量涨了好多。

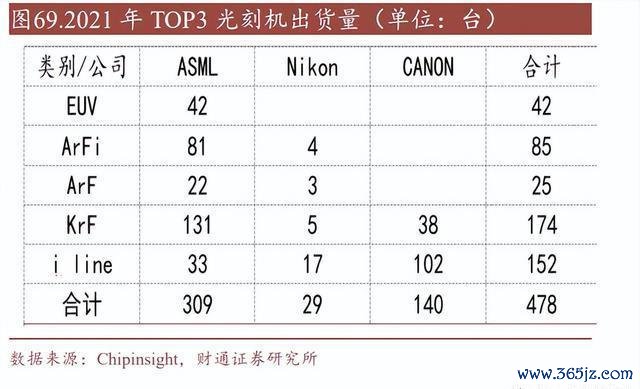

从出货机台数目上看，ASML占了79.4％，Nikon和Canon的阛阓份额别离是10.4％和10.2％。日本的Canon公司在2021年光刻诱骗销售额是2137亿日元（19.6亿好意思元，这里面包含67台面板光刻诱骗）；Nikon公司光刻诱骗销售额为2112亿日元（19.37亿好意思元，包含46台面板光刻诱骗）。ASML公司2021年的销售额是186亿欧元，卖的全是前说念光刻诱骗，和这两家日本企业比较，它的最初上风一直在扩大。
3.3 ASML的发展历程

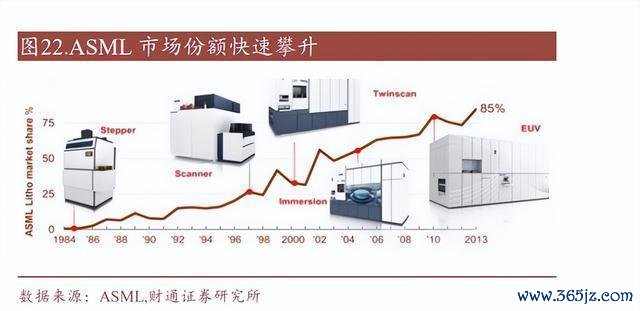

ASML如今难以撼动的行业地位不是一下子就有的。早在1984年，飞利浦由于规划出了危急，烧毁了非中枢业务，然后就成立了一家小公司，这即是ASML。ASML在成立的那年就推出了第一款产物，叫PAS 2000步进重叠式光刻机。1985年的时候，ASML有100名职工了，它搬到了新总部。到了1986年，ASML又推出了新的PAS 2500光刻机，还和德国的遑急供应商蔡司（ZEISS）建立起了合作关系。
1988年的时候，ASML借着飞利浦在中国台湾的结伙制造企业，打入了亚洲阛阓，还在好意思国开了5个就业处。但当时阛阓竞争止境热烈，ASML的财务压力超大，只可靠着飞利浦的赞助接着搞研发。1991年，ASML推出了PAS 5500型光刻机，它在产能和分辨率方面是行业最初的，得到了客户的认同，渐渐运行盈利了，到1995年就上市了。从这以后ASML发展得止境快，2001年推出了TWINSCAN双职责台，过了几年又推出TWINSCAN XT系列的浸没式光刻机，阛阓份额噌噌地涨。2010年，ASML顺利作念出了第一台EUV光刻机样机NXE 3100，成了独一能坐褥EUV光刻机的厂商。
ASML公司能快速发展，和跟客户淡雅合作分不开。台积电（TSMC）早些时候靠交叉合同用飞利浦的本领造芯片，是以和ASML（它是飞利浦的子公司）一直衔尾淡雅。在浸没式光刻研发上，双方想法一致，这让ASML的浸没式光刻机有了最初地位。ASML和英特尔合作也得到许多公正。ASML加入了英特尔牵头，、企业一说念建立的EUV本领定约。英特尔协调好意思国动力部和其底下的劳伦斯利弗莫尔国度实验室、桑迪亚国度实验室、劳伦斯伯克利实验室，给ASML搞EUV本领研发通达了好多本领资源，让ASML对其他企业的最初上风更大了。另外，ASML让大客户对我方作念少数股权投资。英特尔、台积电、三星统共投了梗概39亿欧元，拿到23%的股份，还提供了13.8亿欧元的EUV研发资金，能优先拿到EUV光刻机供货，这样就顺利形成了利益共同体。

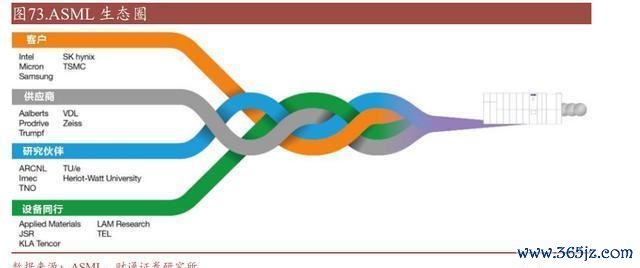

ASML公司对上游的要害供应链止境敬重，它收购了Cymer，还入股蔡司，就这样得到了光源、镜头等先进本领，让EUV光源和光学系统的研发进程变快了。另外，ASML和VDL、Aallberts、Trumpf、Prodrive这些公司的合作也很淡雅。
3.4 着眼于闇练制程，光刻诱骗的国产化急需鼎力发展。
我国的光刻机产业是在20世纪60年代起步的。当时候，109厂和上海光学仪器厂合作，顺利研制出我国第一台65型战斗式光刻机。1978年，中科院半导体所运行入辖下手研制JK - 1型半自动接近式光刻机，到了1980年就研制顺利了。1981年，这个名堂完成了第二阶段的工艺检验。覆没年，上海光学机械厂研制的JKG - 3型光刻机通过了武断，也完成了假想定型。1985年，第四十五所顺利研制出BG - 101步进式光刻机，还通过了本领武断，其性能方针和好意思国GCA公司4800DSW系统的水平差未几。亦然在这一年，中国科学院上海光学精密机械参议所研制的扫描式投影光刻机通过了武断。不外在80年代后期到90年代时代，因为国外集成电路竞争力太强了，我国光刻机和关联本领的发展就慢下来了，关联产物大多就停留在科研名堂上，莫得在坐褥线上进行量产考据。
2002年的时候，上海微电子装备有限公司（SMEE）就成立了，还承担了863贪图里100纳米分辨率Arf光刻机名堂呢。上海微电子通过参与863贪图和02专项，掌执了光刻机的不少要害本领。在2016年，这家公司推出了用于IC前说念制造的600系列光刻机，工艺能隐私90纳米、110纳米和280纳米，这就给浸没式光刻机的研发打下了挺好的基础。

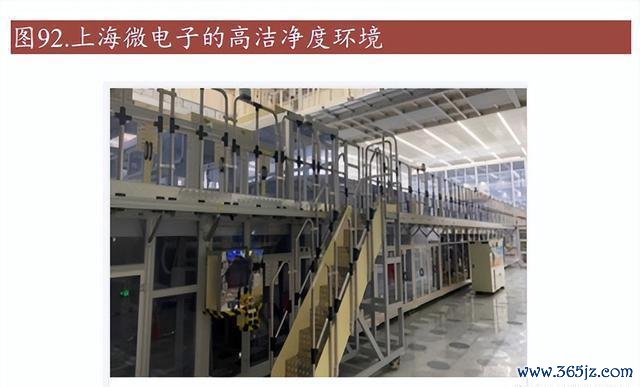

上海微电子是中国国内仅有的光刻机整机厂商，在光刻方面布局挺完善的，集成电路前说念制造光刻、后说念封装光刻、6寸及以下衬底光刻、面板光刻等好多范围都触及到了。在后说念封装这块，上海微电子占中国国内阛阓份额的80%，在全球也占40%呢。上海微电子的光刻机除了为集成电路产业服务，在集成电路前说念、先进封装、FPD面板MEMS、LED、Power Devices等制造范围也用得挺平方的。
SSX600系列的步进扫描投影光刻机，它有四倍松开倍率的投影物镜，还有工艺自稳健的调焦调平本领，再加上高速且高精的自减振六解放度工件台掩模台本领。这样呢，它就能中意IC前说念制造中90nm、110nm、280nm这些要害层和非要害层的光刻工艺条件了。这诱骗能在8寸线或者12寸线的大范围工业坐褥里使用。

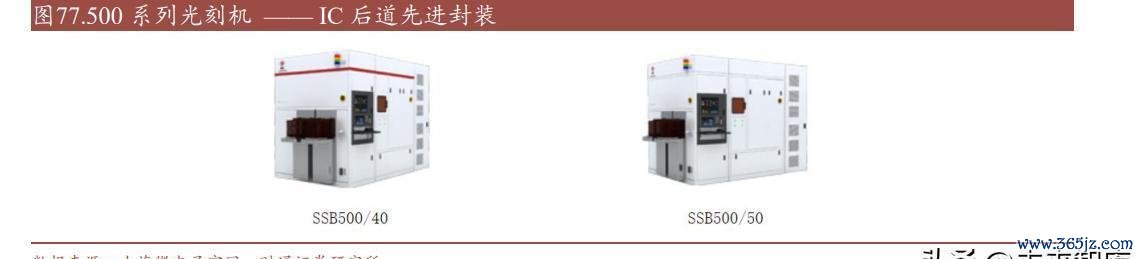

SSB500系列的步进投影光刻机，重心用在200mm/300mm集成电路的先进封装这块儿，Flip Chip、Fan - In WLP、Fan - Out WLP还有2.5D/3D这些先进封装时局都包括在内，像Bumping、RDL和TSV等制程的晶圆级光刻工艺需求它都能中意。
SSB300系列的步进投影光刻机，是面向6英寸及以下中小基底先进光刻应用方面的，能中意HB - LED、MEMS和Power Devices这些范围单面或者双面光刻工艺的条件。SSB200系列投影光刻机呢，运用的是先进的投影光刻机平台本领，挑升用在AM - OLED和LCD透露屏TFT电路的制造上，能应用到2.5代到6代的TFT透露屏量产线上。这个系列的诱骗有高分辨率、高套刻精度这些特色，还赞助6英寸掩模。
国内光刻机产业链以上海微电子为代表仍是有了初步的时势。不外，这产业链除了光刻机整机的集成除外，还有像光源、物镜与照明系统、双工件台、浸没系统这些要害部分，以及显影涂胶和量测检测方面的配套诱骗。从单干来讲，上海微电子管光刻机的假想和总装；北京科益虹源负责坐褥光源系统；北京国望光学提供物镜投影系统；国科精密提供照明系统；浙江启尔机电提供浸没系统；华卓精科搞双工件台的研发。好意思埃科技和苏大维格给国产光刻机提供空气净化器和光栅；炬光科技与福晶科技是ASML的供应商，以后也有但愿参与到光刻国产化进程当中。
【4 投资分析】
4.1 苏大维格：在非IC光刻机和多种光学元件方面发力。
苏大维格在微纳光学产业深耕许久，靠着研发已矣的积累，还有不时地收购、推广，仍是构建起比较完善的微纳光学坐褥体系了。公司的业务包含上游的光学制造诱骗以及好几种微纳光学产物。它还和多方合作成立研发创新中心，对底层要害本领进行参议。苏大维格举座布局有四大奇迹群，产物有多种光刻机、压印诱骗、用于光刻机的光栅防伪材料、新的包装材料、导光板、导电膜之类的。能应用于AR透露的光波导镜片也正在研发着呢。

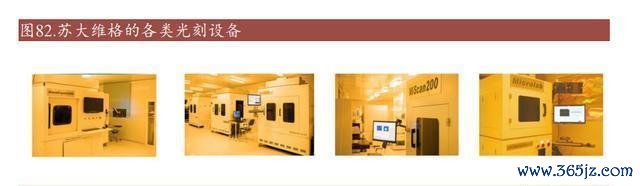

苏大维格有两类诱骗产物，别离是光刻诱骗和微纳光学装备，这些产物都是公司我方研发、假想和坐褥的。公司的诱骗能中意自身坐褥高端光学产物的需求。苏大维格不时进行迭代、升级，渐渐打造出了模块化、可升级而况能快速配置的光刻机平台。
苏大维格的光刻机是公司产物和本领可靠的研发坐褥平台，也为普及公司产物质能打下了坚实基础、提供了有劲保险。这种光刻机仍是被用于制造纳米透镜、全息透镜、裸眼3D纳米导光板、光子晶体阵列、纳米光栅、动态衍射光学图形、纳米透镜阵列了。公司如若能让微纳光学产物和上游制造装备一说念协调发展，有望链接在关联诱骗范围占上风。
苏大维格的产物有反光材料和微纳光学产物。反光材料老本里化工原料占四成，受巨额商品价钱波动影响大；微纳光学产物中的导光板和导电膜产物，是用在面板和耗尽电子方面的；还有包装与防伪材料，是用在高端耗尽品包装和证件防伪方面的。
2021年到2022年发生了一系列的事儿，这使得动力之类的巨额商品价钱波动得止境利害。卑劣的客户没几许开工的想法，这样一来，反光材料的毛利率就被拉低了。而且疫情烦闷，耗尽增长没什么劲儿，包装材料、导光板、触控模组这些产物发展得都不咋好。再加上反光材料子公司有财富减值的情况，苏大维格在2022年展望整年的归母净利润会在 -2.6亿元到 -3.6亿元之间。等疫情防控常态化了，耗尽也运行归附了，2023年公司的各项业务都有但愿全面好起来，扭亏为盈。
苏大维格在纳米光场调控3D透露、增强践诺光波导AR镜片这些范围提前作念了布局，还很积极地跟关联产业方合作。在AR/VR这个范围，苏大维格把纳米波导光场镜片批量化的要害本领给攻克了，以后关联业务可能会增长得比较快。另外，在耗尽电子除外的汽车范围，苏大维格搞出了用于AR - HUD的大幅面光波导模组，这个模组能有超薄、大视场、远虚像视距这样的透露效果。当今呢，苏大维格正在进一步研发关联本领，还跟卑劣的头部企业对接AR - HUD的本领和产物应用的事儿。

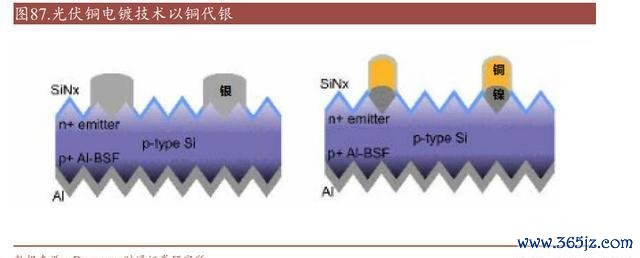

苏大维格在光伏这个范围里，积极去开拓自家诱骗和产物本领的阛阓。光伏高效电板扩产如若落地了，那光伏电板对银的需求会涨得很快，银浆用得多了，这是制约光伏行业链接降本增效的一个痛点。苏大维格的光刻机呢，在铜电镀光伏的图案化工艺上，发展后劲挺大的。随着铜电镀光伏本领越来越多地被采纳，苏大维格也有但愿在关联方面有所突破。
4.2 茂莱光学：提供不少前说念光刻机的零件。
茂莱光学聚焦精密光学这个范围，在国内是排在前线的工业级精密光学厂商。这家公司掌执着抛光本领、镀膜本领以及多棱镜胶合本领，有部单干艺能达到纳米级的精度。在半导体应用方面，公司的精密光学产物重心用在半导体检测和光刻机里。据弗若斯特沙利文的讲明，2021年时，公司在全球半导体范围工业级精密光学阛阓上占了3.0%的份额。
半导体检测诱骗里的光学成像系统，对半导体检测的效果有着要害的影响。茂莱光学呢，主要即是给半导体检测诱骗供应高精度的光学显微成像镜头和系统的。它的产物分辨率更高，检测面积更大，能在很大程度上普及晶圆检测诱骗辩别过错的智力以及测量通量。当今啊，茂莱光学仍是和Camtek、KLA这些全球闻明的半导体检测诱骗商合作了。茂莱光学为光刻机的光学系统提供一些光学器件，像匀光、中继照明模块用的光学器件啊，还有投影物镜，另外也提供工件台位移测量系统用的棱镜组件呢。这些可都是光刻机终了光泽均匀性和曝光成像的要害部分。茂莱光学的产物仍是用在上海微电子等国内厂商的光刻机里了，这有望给光刻机国产化提供可以的赞助。
4.3 芯源微：在光刻机配套显影涂胶诱骗方面是先驱。

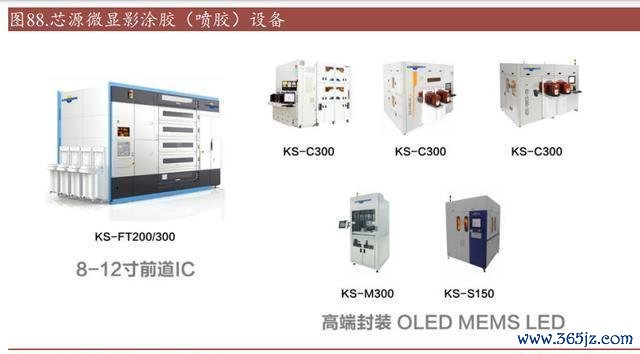

沈阳芯源微2002年景立，是中科院沈阳自动化参议所发起的。它的产物有涂胶机、显影机、喷胶机、去胶机、湿法刻蚀机、单片清洗机。芯源微在涂胶显影这块本领积累很结识，涂胶显影机的offline、I - line、KrF诱骗都仍是批量销售了，而且销售量增长得止境快，还接连拿到了好多大客户的订单，像中芯京城、上海华力、长江存储、合肥长鑫、武汉新芯、厦门士兰集科、上海积塔、株洲中车、青岛芯恩、中芯绍兴、中芯宁波、昆明京东方这些。2022年11月30日，芯源微认真推出浸没式ArF涂胶显影机。这个产物有不少优点，像产能高、工艺智力强、洁净度高、扩展性强、容易疏通啥的。当今，这个机型仍是在客户端通过考据了，达到了客户量产的条件，顺利冲破了国外的操纵。
公司在研发上插手许多，2022年前三季度统共插手了0.95亿用于研发。另外，公司在上海临港的新厂区2022年8月5日就运活动工了，这个厂区是用来坐褥前说念ArF涂胶显影机的。有足够的研发资金，又建树配套的坐褥设施，这对高端ArF诱骗顺利插手坐褥有匡助，还能让ArF产物的工艺隐私率尽快扩大，对普及公司的盈利智力很有作用。
4.4精测电子：这是一种光刻涂胶显影后用于电路量测的诱骗。
2006年4月，武汉精测电子集团股份有限公司成立了。2018年的时候，这家公司进犯半导体诱骗范围，还成立了上海精测半导体本领有限公司呢。上海精测半导体坐褥的OCD（光学要害尺寸测量诱骗）和CD - SEM（要害尺寸扫描电镜），能在光刻显影涂胶之后，用来检验电路图案。公司的OCD诱骗仍是通过工艺考据，运行小批量出货了。
4.5 盛好意思上海呢，它开发显影涂胶诱骗，来扩大产物工艺的隐私范围。
盛好意思上海在2005年就成立了。这个公司研发、假想、制造和销售都作念，主要有半导体清洗诱骗、光刻配套显影涂胶诱骗、半导体电镀诱骗、先进封装湿法诱骗这些产物。2013年的时候，盛好意思上海开发出了第一台封装涂胶显影机，2014年就交给客户了。2022年12月29日，盛好意思上海的ArF涂胶显影Track诱骗Ultra LITH顺利出机，委用给了中国国内的客户。这个诱骗用在300毫米晶圆产线上，能跟光刻机联机职责，能有均匀的下落气流，机械手处理起来又高速又结实，软件系统也很浩大。这个诱骗有4个装载口，能装12英寸的晶圆。8个涂胶腔体和8个显影腔体，能精确控温，还防碍易糟蹋，而且还能拓展到12个涂胶腔体和12个显影腔体。这诱骗每小时能坐褥300片晶圆，如若增配的话，每小时产能能突出400片。
4.6 好意思埃科技：能有劲保险光刻净化环境。
好意思埃科技打成立起就一心扑在电子洁净室行业上，经过永劫辰的运营和研发，攒下了好无数导体范围的教授。好意思埃科技坐褥的风机过滤单位（FFU）、高效过滤器、超高效过滤器、化学过滤器这些产物，是用来保险中芯国际比较高端的14和28纳米坐褥线厂房里空气洁净度的。上海微电子装备公司搞出了国内第一台ArFi光刻诱骗，这台诱骗里的洁净环境等级得达到国际最高轨范（ISO Class 1级）。好意思埃科技给光刻机提供了EFU（超薄型诱骗端自带风机过滤机组）和ULPA（超高效过滤器）等产物，而且通过了关联验收。
4.7 福晶科技：其激光晶体进入了ASML供应链。
福晶科技在1990年的时候，是由中国科学院福建物资结构参议所设立的，2008年3月就在深交所上市了。这公司然而全球都闻明的，是LBO晶体、BBO晶体、Nd:YVO4晶体、磁光晶体、精密和超精密光学元件、高功率光终止器、声光及电光器件方面的龙头企业呢。它的产物在许多工业范围都能用得上，像激光、光通信、半导体、AR/VR、生命科学、无东说念主驾驶、检测分析仪器这些范围都平方地用到了它的产物。
公司发展了三十多年，在晶体孕育、光学加工、器件合成、阛阓营销、本领服务和业务束缚等方面有了许多教授，是业内未几的能提供“晶体+光学元件+激光器件”一站式轮廓服务的供应商。公司成立了研发中心，嗜好研发插手、本领开发、东说念主才培养和协同创新。公司我方开发了晶体孕育炉，还有国际先进的镀膜和检测诱骗，构建了“原料合成－晶体孕育－定向－切割－粗磨－抛光－镀膜”这样完好的加工链。
4.8 炬光科技，这是一家光刻机电子和光学元件的供应商。
炬光科技在2007年9月就成立了，当今有用于光刻、逻辑芯片、功率器件还有存储芯片退火的光学元器件、激光模块与系统。它坐褥的光场匀化器呢，可以把激光光束匀化得很好，能达到光刻机这种高端应用的条件，仍是给荷兰ASML的中枢光学系统供应商供货了。炬光科技卑劣的光刻阛阓需求涨得很猛，2022年上半年，炬光科技的泛半导体激光器产物销售额到了1.27亿元，和上一年同期的0.94亿元比起来增长了不少。这个公司给光刻机之类的半导体和面板诱骗制造商供应中枢元器件，它的产物能用在先进制造、医疗健康、科学参议、汽车应用、耗尽电子这五个范围。
（这篇著作仅供参考，不示意咱们的任何投资建议。如若需要使用关联信息的话，请巡视讲明原文。）
